Controller di tracciamento multiasse

Il controller di tracciamento multiasse di Suzhou Ruitai è costruito su un'architettura di livello industriale, con protezione IP65/IP66 e un ampio intervallo di temperature operative da -40°C a +85°C.

È progettato per resistere a condizioni difficili, inclusi deserti, regioni ad alta quota e aree costiere. Supportando sia la comunicazione 4G/5G che quella in fibra ottica, il sistema garantisce una connettività stabile ed efficiente, mentre il suo design autosufficiente e a basso consumo garantisce un funzionamento affidabile a lungo termine.

Principio di funzionamento

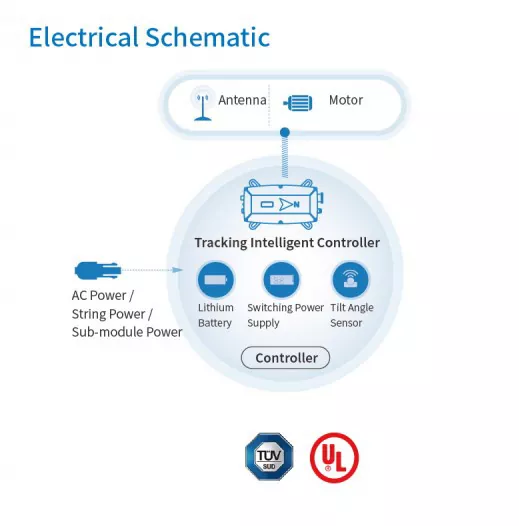

Il Multi-Axis Tracking Controller (TCU) regola l'angolo della struttura di montaggio del fotovoltaico in tempo reale integrando algoritmi di posizione solare, feedback del sensore e tecnologia di controllo del motore.

Il suo flusso di lavoro operativo di base è: Calcolo della posizione solare → La TCU genera comandi di controllo → Il motore di azionamento regola l'angolo della struttura → I sensori forniscono un feedback sulla posizione effettiva → La TCU corregge lo stato operativo → Caricamento dei dati su NCU/SCADA.

1. Acquisizione dati posizione solare

La TCU calcola la traiettoria del sole in base a tempo, latitudine e longitudine, data e algoritmi astronomici.

2. Controllo del movimento della struttura di tracciamento

La TCU invia segnali di controllo al sistema di azionamento, attivando il motore e il meccanismo di riduzione per regolare l'angolazione del modulo fotovoltaico, garantendo che i moduli rimangano orientati verso la direzione ottimale per l'esposizione alla luce solare.

3. Feedback di posizione e calibrazione intelligente

Il sistema rileva lo stato attuale della struttura di montaggio utilizzando sensori angolari, finecorsa e dispositivi di feedback della posizione, correggendo automaticamente eventuali deviazioni.

La TCU esegue inoltre strategie di protezione basate sulle condizioni ambientali, come la protezione dal vento forte (Storm Stow), la protezione anticollisione, la protezione dall'arresto di emergenza e la protezione dalla posizione limite, per garantire un funzionamento sicuro.

Vantaggi principali della TCU

Sicurezza migliorata:Supporta lo spegnimento rapido a livello di modulo o di stringa, contribuendo a soddisfare i moderni standard di sicurezza antincendio e a migliorare la protezione del sistema.

Design compatto:Leggero e facile da installare, con impatto minimo sulle strutture del tetto esistenti e sull'impermeabilizzazione.

Gestione intelligente:Gestisci e monitora il sistema tramite un'app mobile, rendendo la gestione dell'energia semplice ed efficiente.

Esperienza comprovata:Distribuito con successo in Asia, Africa e altre regioni, con una vasta esperienza in progetti solari su larga scala.

Qualità affidabile:Seguiamo un rigoroso controllo di qualità e processi di produzione efficienti per garantire prestazioni costanti e una qualità del prodotto affidabile.

Maggiore resa energetica:È dimostrato che aumenta la produzione di energia del 15%–30%, contribuendo a massimizzare il valore di ogni raggio di sole.

Parametri di sistema

Parametri meccanici

Parametri Elettrici

Scenari applicativi

Perché scegliere Ruitai

Noi di Ruitai crediamo che il tracciamento solare debba essere accurato e affidabile. Il nostro sistema di tracciamento di punta combina algoritmi avanzati di tracciamento solare con il controllo basato sull'intelligenza artificiale per mantenere i inseguitori operativi all'angolazione migliore durante il giorno.

Che si tratti di forti venti o di condizioni mutevoli di luce solare, il sistema si regola automaticamente per mantenere un funzionamento sicuro, stabile ed efficiente, contribuendo a massimizzare la produzione di energia e le prestazioni a lungo termine.
