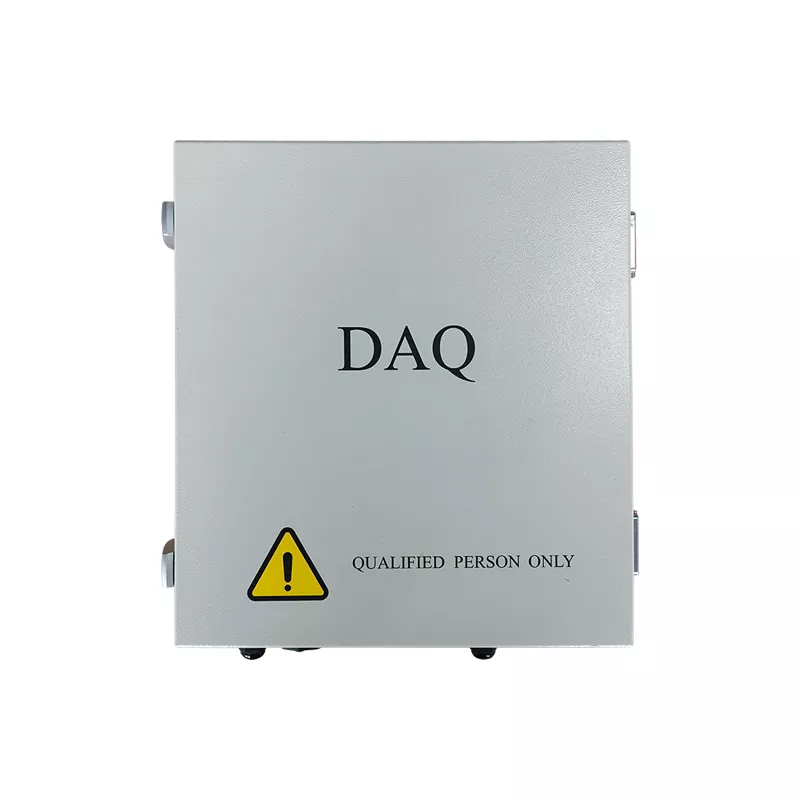

Scatola di comunicazione fotovoltaica intelligente

Suzhou Ruitai è una fabbrica affidabile in grado di offrire una scatola di comunicazione fotovoltaica intelligente. I nostri prodotti della serie NCU mantengono una trasmissione dati stabile e ad alta velocità anche in condizioni atmosferiche esterne avverse e in ambienti complicati con interferenze elettromagnetiche.

Se integrata con la piattaforma SCADA Ruitai, la NCU supporta il funzionamento e la manutenzione remota completamente automatizzati. Questa soluzione aumenta efficacemente la produzione di energia e riduce notevolmente i costi di manodopera.

Come funziona la scatola di comunicazione NCU di Suzhou Ruitai?

1. Raccolta e traduzione massiva di dati (livello di connessione)

Connessione fisica:Agendo come hub dati per l'intera centrale elettrica, la NCU collega centinaia di dispositivi di campo, tra cui unità di controllo del monitoraggio (TCU), inverter e stazioni di monitoraggio meteorologico.

Supporta più interfacce di comunicazione come RS485, ZigBee e Bluetooth per stabilire collegamenti fisici con tutte le apparecchiature.

Conversione del protocollo:I dispositivi realizzati da produttori diversi (come gli inverter) utilizzano protocolli di comunicazione diversi, il che crea barriere di compatibilità. Dotata di potenti moduli di conversione di protocollo integrati, la NCU supporta i principali protocolli tra cui Modbus, TCP/IP e MQTT.

Converte tutti i tipi di segnali industriali eterogenei in formati dati standard unificati, consentendo uno scambio dati fluido tra ogni dispositivo connesso.

2. Edge Intelligence per il controllo in tempo reale (livello di calcolo e controllo)

Processo decisionale intelligente basato sull'intelligenza artificiale:Questa è la forza principale dell'NCU. Non è solo un trasmettitore di segnali, ma un "cervello" con potenza di calcolo.

Integra algoritmi di tracciamento avanzati e combina i dati provenienti da sensori integrati come velocità del vento e carico di neve per calcolare l'angolo ottimale dei pannelli solari in tempo reale.

Risposta al millisecondo:Grazie alle capacità di edge computing, la NCU elabora localmente calcoli complessi ed emette comandi di controllo in pochi millisecondi.

Invia istantaneamente comandi di controllo alla TCU per regolare gli angoli del pannello per la massima produzione di energia, eliminando i ritardi causati dall'elaborazione basata su cloud.

3. Una dorsale informativa stabile e affidabile (livello di comunicazione)

Trasmissione resistente alle interferenze:In ambienti elettromagnetici esterni complessi, l'Intelligent PV Communication Box è dotato di funzionalità avanzate di protezione contro i fulmini e anti-interferenza, garantendo che i dati critici vengano trasmessi al cloud o al sistema di monitoraggio centrale in modo rapido, sicuro e affidabile.

Continuità dei dati senza interruzioni:In caso di instabilità della rete, la capacità di edge computing della NCU consente il buffering locale dei dati.

Una volta ripristinata la connessione, i dati vengono sincronizzati automaticamente, garantendo la completa integrità senza perdite.

4. Protezione del sistema per tutte le stagioni (strato di protezione)

Calibrazione di precisione:Il sistema è dotato di doppia calibrazione GPS per correggere continuamente il posizionamento in tempo reale, garantendo un tracciamento solare estremamente accurato e prestazioni ottimali in tutte le condizioni.

Protezione di backup affidabile:In caso di improvvisa interruzione di corrente, l'UPS integrato subentra senza problemi, mantenendo online i sistemi di comunicazione e controllo e garantendo al tempo stesso operazioni essenziali e dati critici.

Tabella delle specifiche complete

▷ Parametri caratteristici

▷ Parametri funzionali

▷ Parametri generali

Come installare la scatola di comunicazione fotovoltaica intelligente?

1. Selezione della posizione di installazione

Posizioni consigliate: all'interno di un armadio di controllo vicino all'array fotovoltaico, all'interno di una scatola di comunicazione, in un armadio per apparecchiature dedicato o in un'area esterna ben riparata e protetta.

Requisiti della posizione di installazione:

① Evitare aree con forti interferenze; stare lontano da motori ad alta potenza, apparecchiature ad alta frequenza e linee elettriche ad alta tensione.

② Il luogo di installazione deve garantire l'accessibilità per il personale, la facilità di cablaggio, la visibilità degli indicatori di stato e la comodità per la manutenzione futura.

③ Deve soddisfare i requisiti di protezione ambientale.

2. Montaggio del dispositivo

A seconda della struttura del progetto, la NCU può essere installata in un armadio elettrico, montata a parete o installata all'interno di una custodia per apparecchiature.

Passaggi di installazione:

Passaggio 1: confermare il percorso di installazione.

Passaggio 2: fissare il dispositivo utilizzando bulloni, staffe di montaggio e/o guide di montaggio.

Passaggio 3: controllare lo stato dell'installazione per garantire che il dispositivo sia livellato e stabile, disponga di spazio di cablaggio sufficiente e goda di buone condizioni di dissipazione del calore.

3. Collegamento all'alimentazione

Durante l'installazione, verificare l'intervallo della tensione di ingresso, la polarità dell'alimentazione e i requisiti di messa a terra.

I collegamenti includono ingresso di alimentazione, messa a terra protettiva e protezione contro i fulmini.

Fare attenzione ad evitare polarità inverse, fluttuazioni di tensione e funzionamento senza messa a terra. Ruitai fornisce schemi elettrici completi, manuali di installazione e documentazione tecnica; offriamo anche guida online o possiamo inviare tecnici con oltre cinque anni di esperienza sul posto per ricevere assistenza.

4. Collegamento di comunicazione tra NCU e TCU

Un passaggio fondamentale nell'installazione della NCU è stabilire la comunicazione con la TCU.

Collegamento tipico: Sistema di tracciamento → TCU → Cavo di comunicazione → NCU

Garantire collegamenti corretti della linea di comunicazione, configurazione corretta dell'indirizzo del dispositivo e parametri di comunicazione coerenti.

5. Collegamento tra NCU e sistema SCADA

Dopo aver collegato l'apparecchiatura da campo, la NCU deve essere integrata nel sistema di monitoraggio.

NCU → Rete Ethernet/Fibra/4G → Piattaforma SCADA

Collegare e mettere in servizio la configurazione di rete, le impostazioni dell'indirizzo IP e la mappatura dei punti dati, quindi eseguire i test di comunicazione.

Domande frequenti

D: Le interruzioni della rete o dell'alimentazione incideranno sulla trasmissione dei dati e sul controllo del sistema?

R: Il sistema è progettato per gestire tali scenari. Il dispositivo è dotato di una batteria di backup UPS integrata che garantisce il funzionamento continuo anche in caso di interruzioni di corrente impreviste. Inoltre, la sua capacità di edge computing consente la memorizzazione nella cache locale dei dati e la sincronizzazione intelligente.

Ciò garantisce un'esecuzione stabile dei comandi e un reporting dei dati stabile anche durante interruzioni intermittenti della rete. Una volta ripristinata la connettività, tutti i dati vengono automaticamente sincronizzati sul cloud, garantendo la completa integrità dei dati.

D: Questa scatola di comunicazione FV intelligente supporta il monitoraggio remoto e la diagnostica dei guasti?

R: Sì, supporta pienamente il monitoraggio in tempo reale e il controllo remoto. Se integrati con la piattaforma SCADA o IoT di Ruitai, gli operatori possono monitorare facilmente le prestazioni dell'intero impianto senza essere sul posto.

Il sistema consente inoltre la diagnostica remota, consentendo di identificare e risolvere rapidamente i problemi, riducendo significativamente gli errori di comunicazione e abbassando i costi complessivi di O&M.

D: Come garantisce che i pannelli solari siano sempre posizionati con l'angolazione ottimale per la massima produzione di energia?

R: L'NCU è dotata di algoritmi avanzati di tracciamento basati sull'intelligenza artificiale e sensori ambientali integrati, compreso il rilevamento di vento e neve.

Analizza continuamente le condizioni in tempo reale per regolare in modo intelligente gli angoli del pannello per una generazione di energia ottimale. Inoltre, la doppia calibrazione GPS garantisce una precisione di tracciamento precisa, migliorando efficacemente l’efficienza complessiva della generazione di energia del sistema solare.

D: L'installazione e la configurazione sono complicate? Supporta la configurazione mobile?

R: Il processo di configurazione è progettato per essere semplice ed efficiente. Oltre alla configurazione standard basata su PC, il dispositivo supporta anche la configurazione Bluetooth tramite dispositivi mobili.

Durante l'installazione e la messa in servizio in loco, i parametri possono essere configurati rapidamente tramite uno smartphone utilizzando la connettività Bluetooth a basso consumo, migliorando significativamente la comodità e l'efficienza complessiva.
