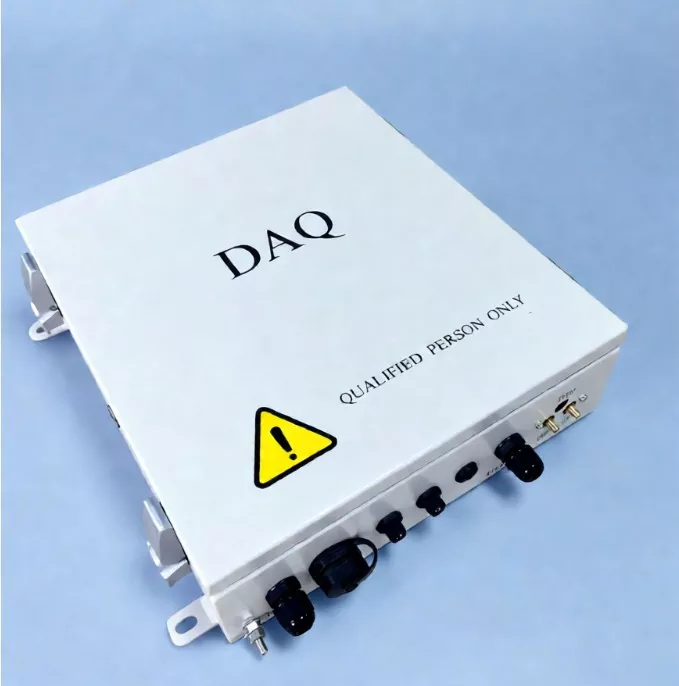

Unità di controllo della comunicazione FV

Suzhou Ruitai è una fabbrica professionale, la nostra unità di controllo della comunicazione fotovoltaica utilizza componenti di livello industriale, offrendo protezione IP65, un ampio intervallo di temperature operative (da -40°C a +85°C) e un'eccezionale resistenza ai fulmini e alle interferenze elettromagnetiche.

Supportando protocolli standard del settore come Modbus e TCP/IP, si integra perfettamente con un'ampia gamma di inverter e stazioni meteorologiche. La NCU consente una risposta al livello di millisecondo e la comunicazione dei dati in tempo reale, garantendo un funzionamento del sistema veloce e affidabile. Se abbinato a una piattaforma SCADA, fornisce agli operatori visibilità in tempo reale sulle prestazioni e sullo stato operativo dell'intero impianto da qualsiasi luogo.

Quali sono le funzioni principali dell'unità di controllo della comunicazione PV?

1. Monitoraggio centralizzato

L'unità di controllo della comunicazione PV raccoglie i dati riportati da tutte le TCU nella sua giurisdizione, aggrega i dati e li carica nel sistema SCADA o in una piattaforma di monitoraggio basata su cloud.

2. Controllo unificato

Trasmette comandi di controllo a tutte le TCU nella sua giurisdizione per consentire operazioni sincronizzate.

I comandi tipici includono: stivaggio con un solo tocco, cambio della modalità di tracciamento, attivazione/disattivazione del backtracking e modalità di protezione dalle intemperie (ad esempio, per vento forte o pioggia battente).

3. Comunicazione a lunga distanza

Supporta la comunicazione Ethernet (fibra ottica) o 4G, consentendo l'accesso e il controllo remoto dei dati. Più NCU possono formare una rete ad anello in fibra ottica per migliorare l'affidabilità della comunicazione.

4. Gestione dei dati

Organizza e gestisce le informazioni del sistema, inclusi gli angoli dei filari del tracker, le registrazioni degli allarmi, i dati sulle prestazioni del motore e i dati ambientali, fornendo interfacce dati strutturate per i sistemi di livello superiore.

Tabella delle specifiche complete

▷ Parametri caratteristici

▷ Parametri funzionali

▷ Parametri generali

Come selezionare la giusta unità di controllo della comunicazione PV (NCU)?

1. Selezionare Capacità di comunicazione in base alla scala

Selezionare in base al numero di TCU collegate.

Progetti fotovoltaici su piccola scala:Con meno collegamenti è adatto un modello NCU base.

Centrali elettriche a terra di grandi dimensioni:Per supportare un numero maggiore di collegamenti TCU si consiglia una NCU ad alta capacità.

Raccomandazione di configurazione:Non configurare basandosi esclusivamente sul numero attuale di dispositivi; riservare una certa capacità per future espansioni (circa il 20% di margine).

2. Compatibilità del protocollo di comunicazione

Durante la fase di progettazione del progetto, verificare i protocolli di comunicazione TCU, i requisiti dell'interfaccia SCADA e l'architettura di comunicazione esistente della centrale elettrica.

Le NCU Ruitai offrono un'eccellente compatibilità di protocollo, supportando RS485, 4G/5G, Modbus RTU, Modbus TCP, Ethernet/IP e altri metodi di comunicazione.

3. Selezionare Grado di protezione in base all'ambiente del sito

Le NCU devono essere altamente adattabili alle condizioni ambientali e resistenti all'ingresso di polvere e pioggia.

Per progetti fotovoltaici su larga scala, si consiglia di selezionare unità con un intervallo di temperatura operativa compreso tra -40°C e +85°C e un grado di protezione IP65 o superiore; dovrebbero inoltre essere dotati di funzionalità anti-interferenza e di protezione contro i fulmini.

4. Corrispondenza dell'architettura di rete

La configurazione della NCU deve essere in linea con la progettazione della rete di comunicazione FV complessiva.

Consigliato per basi fotovoltaiche di grandi dimensioni:TCU → NCU → Rete ad anello in fibra ottica → SCADA

Consigliato per progetti fotovoltaici distribuiti:TCU → NCU → 4G/5G → Piattaforma cloud

Domande frequenti

D: Quali caratteristiche hardware garantiscono un funzionamento stabile e affidabile in ambienti esterni impegnativi?

R: Il sistema combina più livelli di protezione per garantire prestazioni ottimali. La doppia tecnologia di calibrazione GPS fornisce tracciamento e posizionamento precisi, mentre la batteria di backup UPS integrata mantiene attive le funzioni critiche durante interruzioni di corrente impreviste.

Inoltre, una protezione completa da sovracorrente e sovratensione salvaguarda il sistema da interruzioni legate all'alimentazione, garantendo un funzionamento affidabile in condizioni difficili.

D: L'unità di controllo della comunicazione PV è facile da installare e configurare? E i costi di manutenzione a lungo termine?

R: Sì. Il sistema è progettato per un'implementazione rapida ed efficiente, supportando sia la configurazione basata su PC che la configurazione wireless abilitata Bluetooth per ridurre significativamente i tempi di messa in servizio in loco.

Una volta operativa, la piattaforma consente il monitoraggio remoto e la visibilità dei dati in tempo reale, mentre il suo design a basso consumo aiuta a ridurre i requisiti di manutenzione e ad abbassare i costi operativi complessivi.

D: Che livello di protezione esterna offre il prodotto? Può resistere a condizioni atmosferiche avverse?

R: Assolutamente. La serie NCU presenta un grado di protezione IP65 e un involucro resistente agli agenti atmosferici, che fornisce una protezione efficace contro l'ingresso di polvere e acqua.

È progettato per resistere a temperature estreme, freddo intenso, nebbia salina e altre condizioni esterne impegnative, garantendo prestazioni stabili e durevoli per tutta la sua durata di servizio.

D: In che modo l'adattabilità dell'intelligenza artificiale del sistema migliora le prestazioni e l'affidabilità?

R: L'adattabilità dell'intelligenza artificiale del sistema offre valore in tre modi principali.

Innanzitutto, perfeziona continuamente le strategie di monitoraggio utilizzando dati storici e in tempo reale per massimizzare la resa energetica.

In secondo luogo, fornisce una protezione intelligente in condizioni meteorologiche estreme.

In terzo luogo, l'autodiagnostica integrata e le funzionalità di allarme rapido aiutano a rilevare potenziali problemi prima che diventino critici, riducendo i tempi di inattività non pianificati e migliorando l'affidabilità del sistema.

D: In che modo il prodotto supporta la gestione digitale degli impianti di energia solare?

R: La serie NCU fornisce visibilità in tempo reale sulle operazioni dell'impianto attraverso la raccolta e la trasmissione continua dei dati.

Gli operatori possono monitorare le prestazioni del localizzatore, la generazione di energia e gli avvisi di sistema in qualsiasi momento tramite PC o dispositivi mobili.

Con il supporto dei protocolli MQTT e TCP, consente la gestione centralizzata su più siti, aiutando le centrali elettriche a passare a operazioni più intelligenti e automatizzate.
