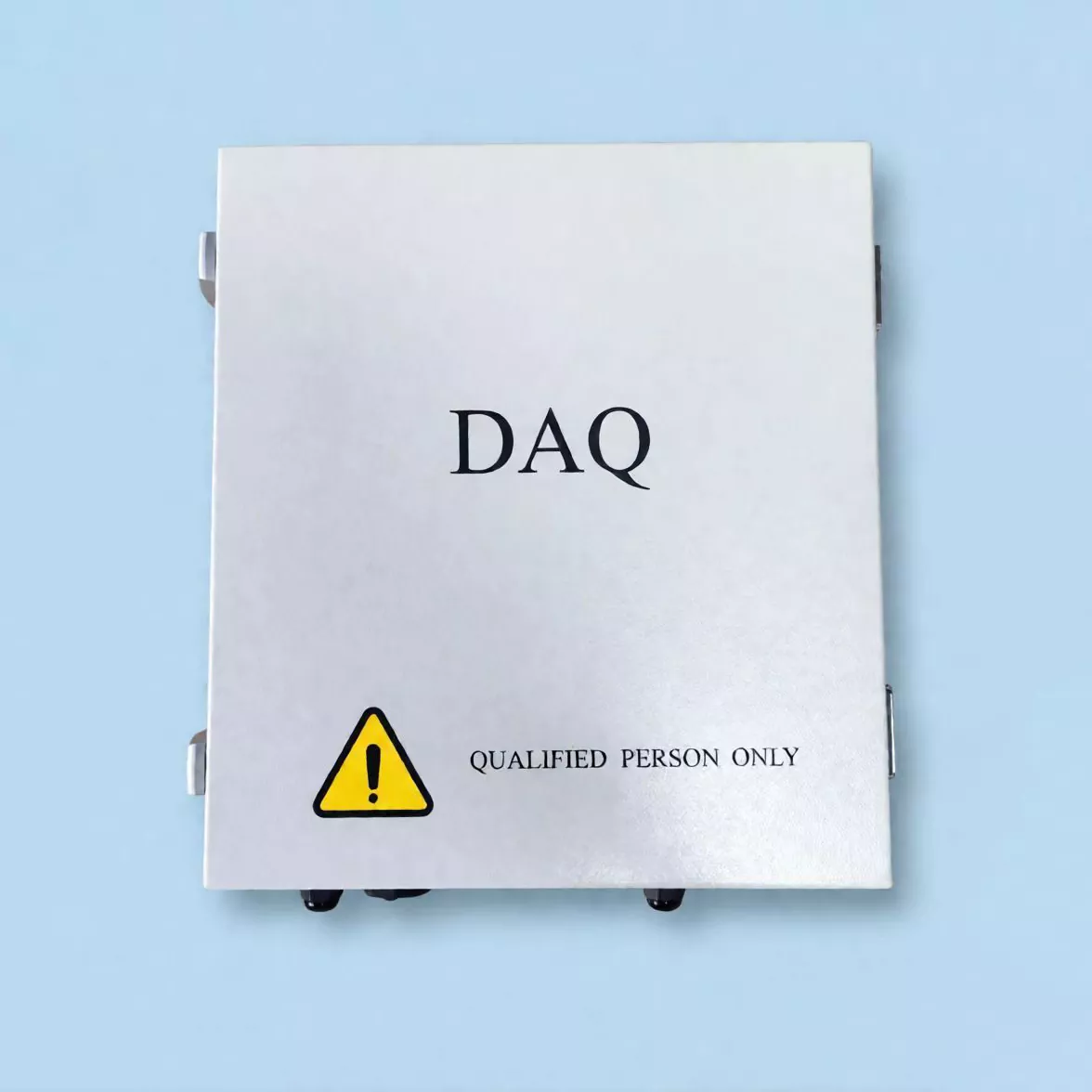

Scatola di comunicazione dell'inseguitore solare NCU

La NCU Ruitai è costruita su una rete ad anello in fibra ottica autoriparante, con protocolli di rete ad anello che supportano il ripristino a livello di millisecondi, insieme a un design di ridondanza a doppia alimentazione. Se un collegamento di rete viene disconnesso inaspettatamente o un'apparecchiatura si guasta, il sistema può ricostruire automaticamente il percorso di comunicazione in pochi millisecondi. Ciò consente una commutazione continua senza compromettere le operazioni, riducendo i rischi di interruzione e supportando il funzionamento ininterrotto 24 ore su 24, 7 giorni su 7, nei grandi impianti di energia solare.

Funzioni chiave e caratteristiche tecniche

1. Inseguimento solare preciso e monitoraggio micrometeorologico

La NCU della scatola di comunicazione dell'inseguitore solare coordina più TCU (unità di controllo dell'inseguitore) per supportare un inseguimento solare accurato.

Integra inoltre la velocità del vento, la direzione del vento, l'irradianza e altri sensori per funzionare come una micro-stazione meteorologica.

In combinazione con algoritmi di tracciamento intelligenti, aiuta a ridurre le perdite dovute all’ombreggiamento del terreno e a migliorare l’efficienza della generazione di energia.

2. Protezione intelligente per tutte le stagioni

Utilizzando i dati meteorologici in tempo reale, la NCU può attivare automaticamente le modalità di protezione da vento, neve e grandine e spostare le strutture del tracker in una posizione sicura.

In condizioni meteorologiche estreme, questa funzione può ridurre fino al 94% le perdite di beni causate da grandine, forti nevicate ed eventi simili.

3. Design industriale ad alta affidabilità

La NCU utilizza chip di livello industriale e circuiti isolati con protezione IP65 per ambienti impegnativi come aree ad alta quota, deserti e siti costieri.

Supporta sia alimentatori CA che CC e include una batteria al litio di riserva per mantenere il funzionamento durante interruzioni di corrente o di notte.

La crittografia hardware e software, insieme all'isolamento ad alta e bassa tensione, aiutano a proteggere la trasmissione dei dati e la sicurezza delle apparecchiature.

4. Connettività multiprotocollo

La NCU supporta molteplici tecnologie di comunicazione, tra cui Zigbee e M-Bus.

Collega i sistemi locali con piattaforme di monitoraggio remoto come Smart Cloud e SCADA, consentendo il caricamento dei dati in tempo reale e la consegna dei comandi.

Tabella delle specifiche complete

▷ Parametri caratteristici

▷ Parametri funzionali

▷ Parametri generali

Valore dell'applicazione e il nostro progetto

Ruitai Intelligent NCU riduce la necessità di ispezioni manuali attraverso la diagnosi remota dei guasti e le funzioni di rimozione della neve e protezione dalla grandine con un solo clic, contribuendo a ridurre i costi di gestione e manutenzione.

Il sistema è stato implementato in progetti all'estero negli Stati Uniti e in Spagna, fornendo protezione automatica in condizioni meteorologiche estreme.

Insieme allo SCADA e al software O&M remoto, l'NCU supporta la gestione intelligente dell'intero processo operativo, aiutando gli impianti solari a ottenere più valore da ogni raggio di sole.

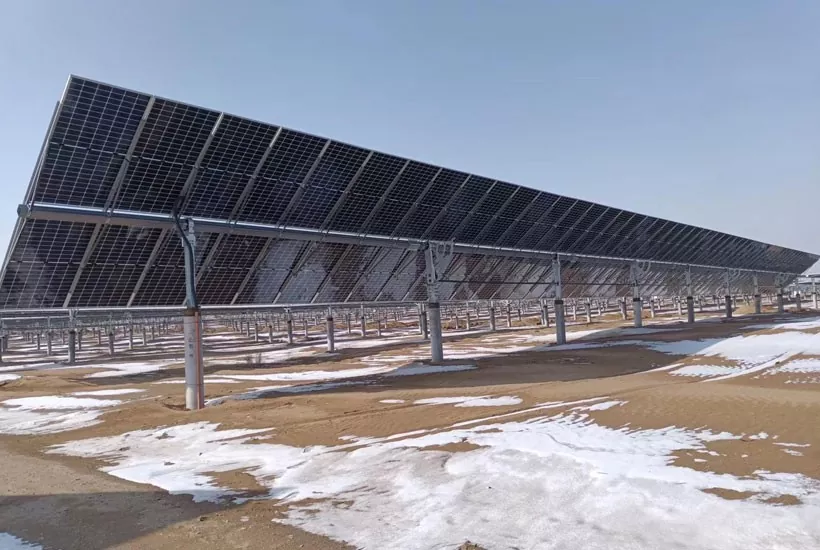

Caso di studio: Centrale solare su scala industriale da 100 MW in Texas, USA

Questo progetto si trova nelle Grandi Pianure del Nord America, spesso esposte a frequenti forti grandinate e venti estremi.

In queste condizioni, i moduli solari convenzionali e le strutture degli inseguitori possono subire danni significativi, creando gravi rischi per le risorse dell’impianto.

Dopo aver adottato la piattaforma SCADA Ruitai, il sistema ha utilizzato le previsioni meteorologiche basate sull’intelligenza artificiale e algoritmi di coordinamento intelligenti per rispondere automaticamente agli avvisi di grandine o vento forte.

Ha inviato comandi alla TCU, che ha spostato i moduli solari su un angolo di inclinazione protettivo di 60°.

Questa strategia proattiva di protezione dalle condizioni meteorologiche estreme ha ridotto le perdite annuali degli asset fotovoltaici del 94% quando l'impianto veniva colpito da chicchi di grandine di dimensioni superiori a 50 mm di diametro, spostando la risposta dell'impianto dal controllo passivo dei danni alla prevenzione attiva dei rischi.

Perché scegliere Ruitai?

Ruitai è specializzata nella ricerca e sviluppo e nell'applicazione di sistemi di controllo dell'inseguimento fotovoltaico. Rispondendo alla necessità di una gestione intelligente negli impianti fotovoltaici su larga scala, miglioriamo continuamente le nostre capacità negli algoritmi di controllo, nella tecnologia di comunicazione e nell'integrazione di sistemi.

Oltre al Solar Tracker Communication Box (NCU), offriamo una suite completa di soluzioni, tra cui TCU, piattaforme di monitoraggio intelligente PV SCADA e robot intelligenti per la pulizia solare.

Le nostre apparecchiature presentano gradi di protezione IP65/IP66 e funzionano in modo affidabile in un ampio intervallo di temperature da -40°C a +70°C. Progettati con protezione contro i fulmini, i nostri prodotti sono costruiti per resistere agli ambienti diversi e difficili in cui sono ubicati gli impianti fotovoltaici.

Supportati da oltre 20 diritti di proprietà intellettuale, certificazioni ISO 9001 e CE, diritti d'autore del software e rapporti di test di agenzie di terze parti come HTW, abbiamo stabilito partenariati di progetto in più di 50 paesi e regioni. Forniamo servizi a lungo termine tra cui monitoraggio remoto, diagnosi dei guasti, aggiornamenti software e formazione O&M.

Domande frequenti

D: L'NCU indica una comunicazione normale, ma alcuni tracker non riescono a muoversi dopo che sono stati impartiti i comandi; come dovrei risolvere questo problema?

R: Questo tipo di "falsa comunicazione" (dove il sistema sembra connesso ma non riesce ad attivarsi) è generalmente causato da quanto segue:

Inceppamento meccanico della TCU: guasto del motore o del cambio; sebbene la TCU possa comunque inviare segnali di "battito cardiaco", non può eseguire movimenti fisici.

Alimentazione insufficiente: i motori dei tracker assorbono un'elevata corrente di spunto all'avvio. Se i cavi di potenza sono eccessivamente lunghi o hanno una sezione insufficiente, le cadute di tensione sul morsetto TCU possono impedire l'avviamento del motore, anche se la NCU ha dato il comando.

Conflitto di comandi: controlla se altri sistemi (come SCADA o un HMI locale) emettono contemporaneamente comandi in conflitto.

D: Posso utilizzare connessioni arbitrarie con diramazione a T durante il cablaggio del bus RS485?

R: No. Il bus RS485 deve utilizzare una topologia a catena. La ramificazione a T provoca gravi riflessioni del segnale, portando a una comunicazione altamente instabile.

Se le condizioni del sito richiedono una diramazione, è necessario installare un ripetitore o hub RS485 nel punto di diramazione.

D: La NCU può interfacciarsi con il sistema AGC/AVC della centrale elettrica?

R: Sì. Nelle centrali elettriche di grandi dimensioni, quando la rete richiede una riduzione, il sistema AGC/AVC trasmette i comandi di limitazione della potenza alla NCU.

Dopo aver ricevuto questi comandi, la NCU può regolare gli angoli dell'inseguitore per ottenere un declassamento di potenza attivo a livello di hardware; questo approccio salvaguarda meglio la stabilità della rete rispetto alla semplice limitazione della potenza dell'inverter.
