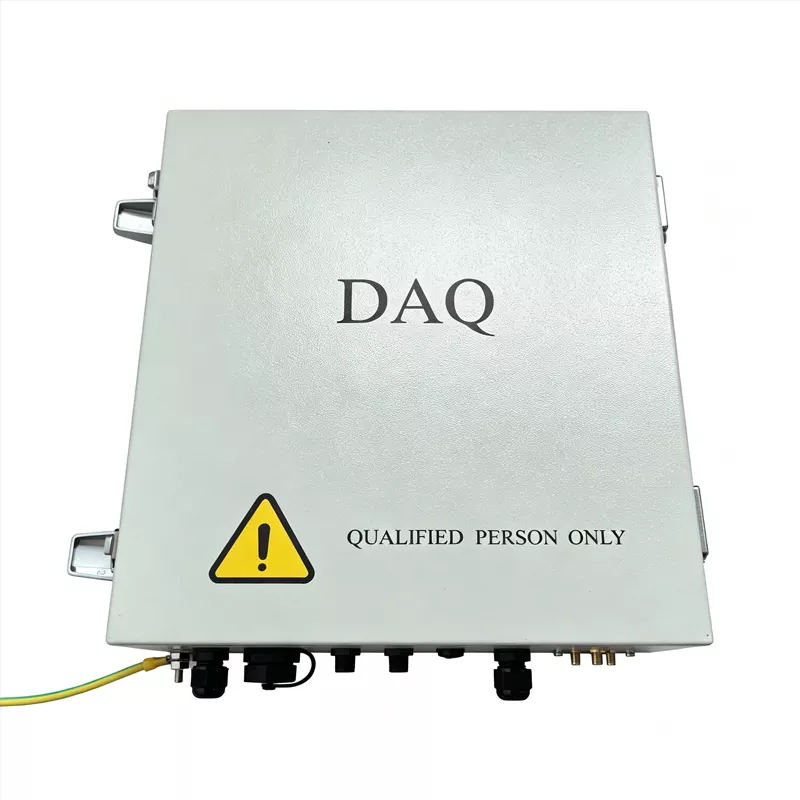

NCU della scatola di comunicazione della rete fotovoltaica
Ruitai è un produttore professionale in Cina, possiamo offrire NCU PV Network Communication Box. Integra potenti funzionalità di edge computing e conversione di protocollo, insieme ad algoritmi di tracciamento, comunicazione multiprotocollo e funzioni di monitoraggio remoto. Ciò garantisce che grandi volumi di dati possano essere trasmessi al cloud in modo rapido e affidabile, anche in ambienti elettromagnetici complessi, contribuendo a migliorare l’efficienza dell’energia solare e a mantenere un funzionamento stabile in condizioni meteorologiche avverse.
La NCU della PV Network Communication Box è progettata tenendo pienamente conto degli ambienti esterni difficili, offrendo un'eccellente protezione contro i fulmini, forti prestazioni anti-interferenza e un'ampia adattabilità della temperatura. Se desideri ottenere una soluzione personalizzata, puoi contattare Ruitai.
La nostra NCU utilizza componenti di livello industriale e supporta molteplici protocolli industriali standard come Modbus e TCP/IP, consentendo una compatibilità flessibile con diverse marche di inverter e stazioni meteorologiche.
Consente l'esecuzione di comandi a livello di millisecondi e la trasmissione dei dati in tempo reale, supportando un controllo dell'impianto preciso e reattivo. Se integrati con la piattaforma SCADA di Ruitai, gli operatori possono monitorare e gestire da remoto l'intero sito, riducendo significativamente gli errori di comunicazione e abbassando i costi complessivi di O&M.
Progettazione del prodotto
La PV Network Communication Box (NCU) presenta un design hardware di livello industriale, garantendo un funzionamento stabile e a lungo termine in ambienti diversi e difficili.
Protezione dall'ingresso:Grado di protezione IP65 o superiore, caratterizzato da un design completamente sigillato, antipolvere e impermeabile.
Ampia temperatura operativa:Funziona in un intervallo compreso tra -40°C e +70°C, rendendolo adatto ad ambienti estremi come deserti ad alta temperatura e regioni con freddo intenso.
Design a doppia alimentazione:Supporta ingressi di alimentazione sia CC che CA e include una batteria al litio di riserva ad alta capacità per garantire il funzionamento continuo durante la notte o in condizioni meteorologiche avverse.
Componenti di livello industriale:La NCU utilizza chip di livello industriale, circuiti di isolamento e strategie di declassamento dei componenti; è stato convalidato tramite DFMEA e numerosi test rigorosi.
Protezione contro i fulmini:Le porte di alimentazione e segnale sono dotate di protezione da sovratensione e il contenitore è collegato a una rete di messa a terra equipotenziale.
Tabella delle specifiche complete
▷ Parametri caratteristici
|
Modello del prodotto |
RT-COM-V1 |
Soglia di attivazione della velocità del vento elevata |
Regolabile |
|
Alimentazione elettrica |
L+N 220VAC |
Soglia di attivazione per neve pesante |
Regolabile |
|
Impostazione dei parametri |
computer |
Latitudine e longitudine |
Ottenuto automaticamente dal GPS |
|
Consumo energetico giornaliero |
≤0,1kWh |
Fuso orario |
Autoimpostazione |
|
Segnale GPS |
SÌ |
||
▷ Parametri funzionali
|
Allarme sensore meteo |
SÌ |
Comunicazione wireless (con TCU) |
SÌ |
|
Allarme interruzione comunicazione (con TCU) |
SÌ |
Porta di comunicazione |
RS485/Ethernet |
|
Allarme guasto modulo GPS |
SÌ |
Velocità del vento |
SÌ |
▷ Parametri generali
|
Materiale dell'alloggiamento |
Lamiera |
Misurare |
330*96*360mm |
|
Metodo di installazione |
Bloccaggio |
Temperatura operativa |
-40~70℃ |
|
Valutazione di impermeabilità |
IP65 |
Altitudine |
< 4000 m |
|
Peso |
5,4 kg |
||
Problemi comuni e pratiche corrette per l'installazione della NCU
|
Errori comuni |
Conseguenze |
Migliori pratiche |
|
Ramo a "T" del bus RS485 |
Riflessione del segnale, comunicazione instabile |
Utilizzare una topologia con collegamento a margherita; installare un ripetitore nei punti di diramazione |
|
Entrambe le estremità dello strato schermante vengono messe a terra contemporaneamente |
Formazione di anelli di massa, introduzione di interferenze |
Mettere a terra la schermatura solo su un'estremità (estremità NCU) |
|
Le linee di comunicazione e le linee elettriche sono posate nella stessa tubazione |
Interferenza elettromagnetica che causa errori di checksum CRC |
Mantenere una distanza minima di 30 cm; linee incrociate con un angolo di 90° |
|
Nessuna resistenza di terminazione installata |
Riflessione del segnale, interruzione della comunicazione sul terminale TCU |
Collegare una resistenza da 120Ω in parallelo all'estremità più lontana del bus |
|
Il filo di terra è troppo sottile o troppo lungo |
Scarsa protezione contro i fulmini, apparecchiature suscettibili ai danni da fulmini |
Filo di terra: sezione ≥ 6 mm², lunghezza ≤ 0,5 m |
|
Polarità della batteria invertita |
Bruciatura del modulo di potenza della NCU |
Verificare la polarità con un multimetro prima del cablaggio |
|
Installazione del mobile inclinato |
Pressione irregolare sulla striscia di tenuta, penetrazione di acqua piovana |
Allineare utilizzando una livella a bolla d'aria; assicurarsi che l'inclinazione sia ≤ 2° |
Perché scegliere Ruitai?
Soluzioni personalizzate:Seguiamo un approccio "Un progetto, una soluzione", progettando architetture di comunicazione su misura per le condizioni delle risorse solari, le caratteristiche del sito e i requisiti della rete di ciascun progetto.
Prestazioni affidabili e stabili:Testate e collaudate in ambienti difficili, tra cui regioni ad alta quota, deserti e isole costiere, le nostre soluzioni offrono affidabilità eccezionale e stabilità operativa a lungo termine.
Supporto e manutenzione rapidi:Forniamo monitoraggio remoto in tempo reale e diagnostica intelligente, aiutando i clienti a rilevare i guasti più rapidamente, a ridurre i tempi di inattività operativa e a garantire prestazioni ottimali del sistema durante l'intero ciclo di vita del progetto.
Domande frequenti
D: Questa NCU può funzionare in modo affidabile in ambienti esterni difficili? Qual è il suo grado di protezione?
R: Assolutamente. La nostra NCU della scatola di comunicazione della rete fotovoltaica è progettata per funzionare in modo affidabile in ambienti esterni impegnativi, con una forte protezione contro i fulmini, capacità anti-interferenza e ampia adattabilità alla temperatura.
Con grado di protezione IP65 e costruito con componenti di livello industriale, offre prestazioni stabili in condizioni estreme, comprese regioni ad alta quota, deserti e aree costiere. Dispone inoltre di protezione da sovracorrente e sovratensione per migliorare ulteriormente la sicurezza e l'affidabilità delle apparecchiature.
D: A quante TCU può connettersi? Quali protocolli di comunicazione supporta?
R: Essendo l'hub di comunicazione centrale dell'impianto solare, la NCU può facilmente collegare centinaia o addirittura migliaia di TCU al sistema di monitoraggio centrale.
Offre un'eccellente compatibilità di protocollo, supportando protocolli standard del settore come Modbus e TCP/IP, nonché ZigBee, Bluetooth, RS485 e MQTT.
Questa flessibilità consente un'integrazione fluida con un'ampia gamma di inverter, stazioni meteorologiche e altri dispositivi di campo.
