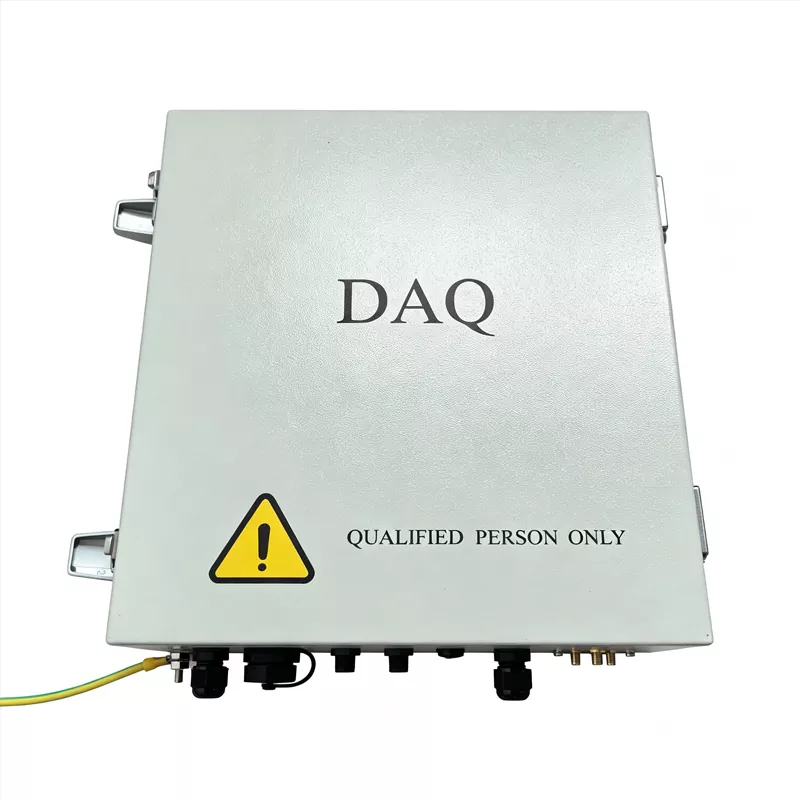

Scatola di comunicazione solare intelligente

Ruitai può offrire Intelligent Solar Communication Box per reti di comunicazione e sistemi di inseguimento solare in impianti di energia solare su larga scala. Costruito per condizioni esterne difficili e forti interferenze elettromagnetiche, è dotato di hardware di livello industriale, un ampio intervallo di temperature di funzionamento da -40°C a 85°C, protezione IP65 e immunità EMC livello 4.

Oltre alle funzioni di gateway di comunicazione, la NCU funge da unità di esecuzione principale per l’inseguimento solare e la protezione delle risorse alimentati dall’intelligenza artificiale.

Qual è la funzione principale della scatola di comunicazione solare intelligente?

All'interno dell'architettura di controllo gerarchica di un impianto fotovoltaico (PV), l'Intelligent Solar Communication Box (NCU) svolge un ruolo fondamentale nel collegare i sistemi di livello superiore e di livello inferiore:

Upstream (connessione ai sistemi SCADA/cloud): trasmette lo stato operativo delle apparecchiature nell'area designata al centro di monitoraggio centrale dell'impianto (sistema SCADA) tramite reti ad anello in fibra ottica industriali, Ethernet (Modbus TCP, IEC 60870-5-104) o reti 4G/5G.

A valle (connessione a TCU/robot di pulizia): la NCU controlla centralmente, tramite connessioni wireless (ad esempio LoRa, Zigbee) o cablate (RS485), da decine a centinaia di TCU (unità di controllo tracker) e robot di pulizia FV completamente automatizzati all'interno dell'area.

Tabella delle specifiche complete

▷ Parametri caratteristici

▷ Parametri funzionali

▷ Parametri generali

Monitoraggio solare basato sull'intelligenza artificiale per un controllo preciso della zona

L'Intelligent Solar Communication Box consente l'inseguimento solare intelligente non attraverso un singolo dispositivo, ma come hub di controllo e ponte di comunicazione a livello di zona.

Raccolta dati in tempo reale:Si connette e gestisce le TCU in ciascuna zona, raccogliendo l'angolazione del modulo, la generazione di energia, la velocità del vento, l'irradianza e altri dati micro-meteo in tempo reale.

Controllo del tracciamento AI:Gli algoritmi AI analizzano l'ombra, le condizioni nuvolose e altri fattori meteorologici per calcolare l'angolo ottimale del tracker e inviare automaticamente i comandi, aiutando a massimizzare la cattura di energia.

Protezione dalle intemperie estreme:Quando vengono rilevati forti venti, forti nevicate o altre condizioni meteorologiche estreme, la NCU può attivare automaticamente la protezione dal vento a tre livelli, una posizione di protezione dalla grandine ad alto angolo o la modalità di rimozione della neve con un clic per proteggere la sicurezza dell'attrezzatura.

Commutazione multimodale senza soluzione di continuità:Supporta il controllo remoto e preciso tramite la modalità SDS, la modalità automatica, la modalità manuale e la modalità di manutenzione.

Architettura Device-Edge-Cloud con supporto multiprotocollo

La NCU opera allo strato periferico del sistema. Funziona in modo efficiente con le TCU tramite Zigbee e invia i dati verso l'alto alle piattaforme SCADA, al software O&M remoto e alle app mobili. Supporta Modbus, IEC 60870-5-104, MQTT e altri protocolli di comunicazione, consentendo la conversione dei dati locali nei formati richiesti dai sistemi di invio.

La NCU elabora i dati localmente per ridurre il carico di lavoro del cloud con funzionalità di edge computing. Include inoltre la crittografia hardware e software, insieme a un modulo di crittografia verticale, per garantire la sicurezza della comunicazione dei dati.

Supporto post-vendita standardizzato

Dopo aver sostituito un modulo NCU, è necessario riconfigurarlo per adattarlo al sistema. Ruitai fornisce una soluzione O&M completa:

Configurazione automatizzata:I parametri di configurazione possono essere distribuiti tramite un'app mobile o un computer, riducendo il lavoro manuale e il rischio di errori.

Mappatura e messa in servizio accurate:Il sistema invia comandi angolari e li confronta con gli angoli di rotazione effettivi per mappare accuratamente NCU, TCU e campo fotovoltaico.

Aggiornamenti firmware e procedure di sicurezza:Gli aggiornamenti con un clic all'ultimo firmware ufficiale aiutano a risolvere i problemi di compatibilità. Tutto il lavoro segue procedure di sicurezza, compreso l'uso di strumenti isolati. Dopo la sostituzione, la funzione "Ricerca automatica" della piattaforma O&M intelligente conferma che il modulo è collegato.

Domande frequenti

D: Cosa succede al localizzatore quando l'Intelligent Solar Communication Box perde energia? Esiste un alimentatore di riserva?

R: Utilizza una batteria al litio di backup integrata o esterna (capacità consigliata ≥ 7 Ah) per mantenere il modulo di comunicazione in funzione per diverse ore dopo un'interruzione di corrente, garantendo che possa ricevere ed eseguire comandi di rimessaggio di emergenza.

Si noti che la batteria alimenta solo i sistemi di comunicazione e controllo, non i motori. Si consiglia di associarlo a un pannello di ricarica solare per la ricarica di mantenimento della batteria, in particolare per le aree remote prive di accesso alla rete.

D: La NCU può supportare gli aggiornamenti firmware remoti?

R: Le NCU dei marchi tradizionali supportano gli aggiornamenti OTA (Over-the-Air) remoti, consentendo la distribuzione del nuovo firmware tramite sistemi SCADA o piattaforme cloud senza intervento in loco. È consigliabile verificare questa funzionalità durante la selezione del prodotto per garantire l'accesso futuro alle ottimizzazioni degli algoritmi di tracciamento, alle correzioni di bug e alle patch di sicurezza.

D: Qual è l'intervallo di temperatura operativa della NCU?

R: La NCU di Ruitai funziona in un intervallo compreso tra -40°C e +70°C e presenta un grado di protezione IP65, che la rende adatta ad ambienti estremi come deserti ad alta temperatura e regioni gelide.

Tuttavia, è richiesta particolare attenzione nei seguenti scenari:

Deserti ad alta temperatura: Garantire un'adeguata dissipazione del calore dell'armadio ed evitare la luce solare diretta; installare uno schermo solare se necessario.

Regioni fredde: considerare le prestazioni a bassa temperatura della batteria al litio di riserva e selezionare un modello adatto a basse temperature.

Aree costiere (nebbia salina): Utilizzare custodie in acciaio inossidabile o applicare rivestimenti anticorrosione.
