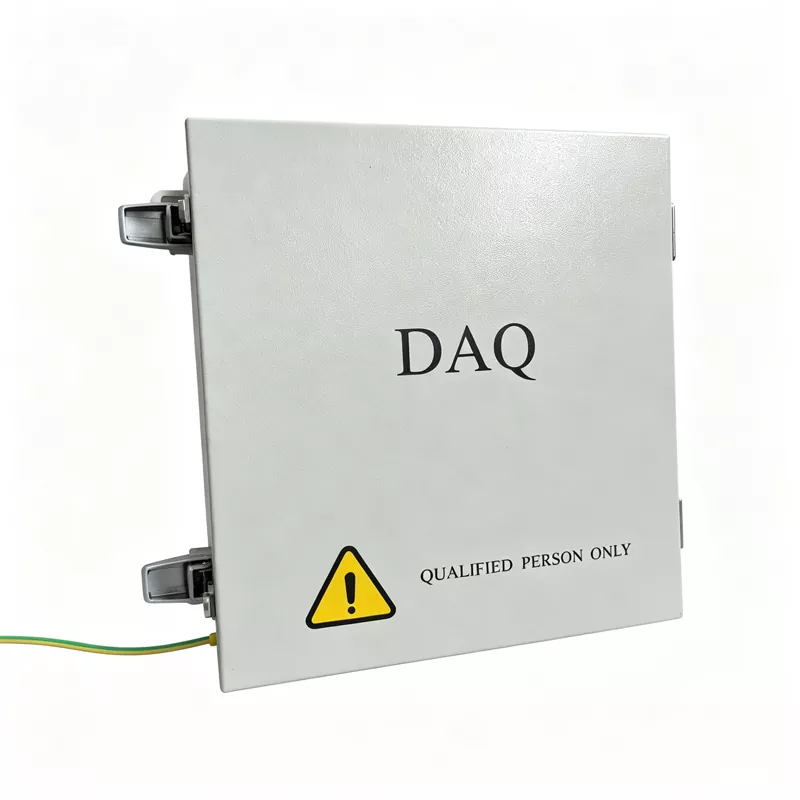

Unità di comunicazione fotovoltaica

Ruitai è un produttore affidabile di unità di comunicazione fotovoltaiche che integrano la raccolta dati lato dispositivo, l'elaborazione edge-side e l'invio basato su cloud.

A livello di dispositivo, la conversione del protocollo di livello industriale collega le apparecchiature legacy alle reti IP, contribuendo a eliminare i silos di dati. A livello edge, la memorizzazione nella cache locale dei dati e il filtraggio intelligente riducono la pressione di trasmissione della rete.

Nel cloud, la raccolta centralizzata dei dati e l'analisi intelligente supportano un impianto di energia solare che sia visibile, affidabile, gestibile e controllabile.

Architettura del prodotto

1. Doppia alimentazione e alimentazione di backup

L'unità di comunicazione fotovoltaica supporta sia l'alimentazione CA che quella CC e include una batteria al litio di riserva.

Se l'alimentazione CA viene interrotta, mantiene le funzioni principali di comunicazione e controllo per aiutare a prevenire la perdita di dati e le interruzioni dei comandi.

2. Protezione e isolamento di livello industriale

Chip di livello industriale, circuiti isolati e un involucro IP65 aiutano a proteggere da interferenze elettromagnetiche, condensa e temperature estreme, riducendo il rischio di guasti o danni ai moduli di comunicazione in ambienti difficili.

3. Comunicazione crittografata sicura

La crittografia hardware e software, insieme all'isolamento ad alta e bassa tensione, aiutano a proteggere i comandi di controllo da manomissioni o intercettazioni e supportano il controllo remoto sicuro dell'impianto di energia solare.

Tabella delle specifiche complete

▷ Parametri caratteristici

▷ Parametri funzionali

▷ Parametri generali

Risoluzione dei problemi e manutenzione preventiva standardizzati dell'NCU

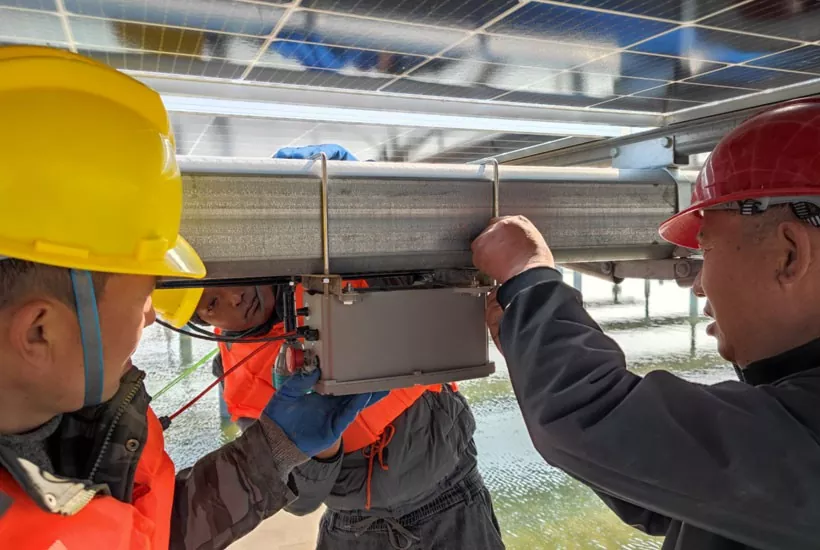

Per supportare il funzionamento stabile a lungo termine dell'unità di comunicazione fotovoltaica Ruitai, forniamo un sistema standardizzato di risoluzione dei problemi e di manutenzione preventiva per aiutare il personale O&M a identificare e risolvere rapidamente i problemi.

Fase 1: ispezione iniziale in loco (controlli visivi, olfattivi e di misurazione)

Ispezione visiva e di stato:Controllare l'involucro della NCU per eventuali danni, infiltrazioni d'acqua o condensa. Ispezionare i componenti interni per individuare segni di bruciature o condensatori rigonfiati. Controllare gli indicatori del pannello, comprese le spie di alimentazione, comunicazione e guasto, e fare riferimento al manuale dell'apparecchiatura per confermare il codice di errore.

Verifica della connessione fisica:Controllare se i cavi di rete, i cavi RS485 e i connettori in fibra ottica tra NCU, computer host e TCU sono allentati. Scollegare i connettori e verificare se i pin sono anneriti o ossidati. Se necessario, pulirli con un detergente adatto, quindi ricollegarli e fissarli.

Prova di alimentazione:Utilizzare un multimetro per misurare la tensione di alimentazione del modulo di comunicazione (12 V/24 V CC) e verificare che rientri nell'intervallo nominale, con una fluttuazione consentita di ±10%. Controllare se i relativi fusibili sono bruciati e verificare eventuali cortocircuiti o rischi di sovraccarico.

Fase 2: controllo dei parametri e della configurazione (verifica, revisione, aggiornamento)

Controllo dei parametri di comunicazione:Fare riferimento al manuale dell'apparecchiatura per verificare che il protocollo di comunicazione tra la NCU e la piattaforma di monitoraggio, come Modbus RTU/TCP, insieme alle impostazioni di velocità di trasmissione e parità, siano abbinati correttamente. Controllare l'indirizzo IP del dispositivo, l'indirizzo della stazione o l'indirizzo del nodo per garantire che non vi siano conflitti di rete e che la topologia di rete sia corretta.

Controllo della versione del firmware:Accedere al sistema e verificare la versione attuale del firmware della NCU. Se esistono bug noti o problemi di compatibilità, contattare il produttore per l'ultimo aggiornamento del firmware.

Fase 3: test professionale e verifica della sostituzione (invio, ricezione, scambio)

Test del collegamento dati:Utilizzare uno strumento di debug della porta seriale per inviare comandi di test alla NCU e verificare se restituisce un flusso di dati esadecimale regolare. Valutazione dei risultati: dati confusi o una risposta tutta FF solitamente indicano un problema di connessione fisica o interferenza. I dati ricevuti ma che non possono essere decodificati solitamente indicano un problema di configurazione del protocollo.

Verifica della sostituzione incrociata:Se i controlli di cui sopra risultano normali, sostituire il modulo di comunicazione sospetto o la scheda madre della NCU con un'unità funzionante dello stesso modello. Se la comunicazione viene ripristinata dopo la sostituzione, l'hardware originale viene confermato come difettoso e deve essere restituito alla fabbrica per la riparazione o rottamato.

Fase 4: Valutazione dell'ambiente e delle interferenze (prevenzione, rilevamento, misurazione)

Controllo delle interferenze elettromagnetiche:Assicurarsi che la schermatura dei cavi di comunicazione sia adeguatamente messa a terra e che i cavi di comunicazione non siano instradati lungo linee elettriche ad alta tensione. Per la comunicazione RS485, verificare che i cavi A/B siano collegati correttamente e che i resistori di terminazione da 120 Ω siano installati su entrambe le estremità del bus.

Controllo della protezione ambientale:Controllare se le strisce di tenuta della custodia sono invecchiate per evitare che la condensa causi piccoli cortocircuiti sulla scheda elettronica. Verificare che la temperatura operativa rimanga entro l'intervallo di livello industriale per evitare spegnimenti causati da temperature alte o basse.

Fase 5: gestione e registrazione dell'aggiornamento

Supporto del produttore:Se il problema rimane irrisolto dopo le prime quattro fasi, registrare tutti i dettagli del guasto, inclusi lo stato dell'indicatore, i codici di errore e i messaggi di test. Contatta il team di supporto tecnico del produttore per l'ispezione e la riparazione a livello di chip.

Documentazione dell'ordine di lavoro:Completare il modulo di registrazione della risoluzione dei problemi dell'NCU con le fasi di ispezione, il modello della parte di ricambio e la risoluzione finale. Carica il record sulla piattaforma O&M intelligente per l'archiviazione.

Errori comuni e soluzioni

Problema 1: NCU non riesce a connettersi a SCADA

Cause: Anomalia di rete, configurazione IP errata, mancata corrispondenza del protocollo, guasto del modulo di comunicazione.

Metodi di ispezione: controllo delle porte di rete, della fibra ottica e dello stato della rete; verificare i parametri di rete; verificare le impostazioni del protocollo (ad esempio, Modbus); controllare lo stato dell'hardware.

Problema 2: alcune TCU sono offline

Possibili cause: guasto linea RS485, conflitto di indirizzi, distanza di comunicazione eccessiva, configurazione errata della resistenza terminale.

Azioni correttive: controllare le linee di comunicazione, verificare gli indirizzi dei dispositivi e testare la qualità della comunicazione.

Problema 3: la NCU si riavvia spesso

Possibili cause: Alimentazione instabile, temperatura eccessiva, anomalia software.

Raccomandazioni: controllare la tensione di alimentazione, esaminare i registri operativi e contattare il supporto tecnico del produttore.

Supporto operativo e di manutenzione più intelligente

L'NCU di Suzhou Ruitai utilizza una diagnostica intelligente integrata e procedure di risoluzione dei problemi standardizzate per ridurre la diagnosi dei guasti da giorni a minuti.

In combinazione con il software O&M remoto, consente al personale O&M di completare la messa in servizio remota e gli aggiornamenti del firmware senza frequenti visite in loco, riducendo i costi O&M manuali e supportando il funzionamento sicuro ed efficiente dell'impianto di energia solare.
