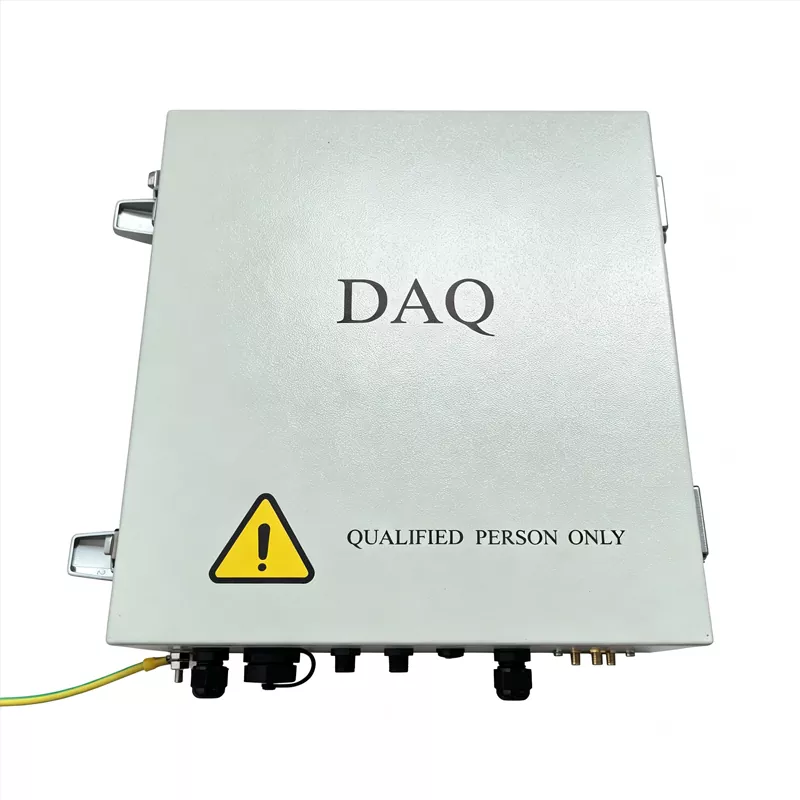

Scatola di comunicazione FV

Il PV Communication Box (NCU) è offerto dal fornitore professionale Ruitai. Protegge gli impianti solari durante le condizioni meteorologiche estreme attraverso il rilevamento intelligente e il controllo automatico. Integrando molteplici strategie di protezione dalle condizioni meteorologiche estreme e combinandole con il monitoraggio dei dati dalla piattaforma cloud intelligente, consente una protezione automatica intelligente per gli impianti di energia solare e garantisce un funzionamento sicuro e stabile in ambienti difficili.

Configurazione automatizzata del prodotto

Distribuzione automatizzata dei parametri:Dopo aver sostituito un modulo, il personale O&M non ha bisogno di configurare manualmente ciascuna impostazione. Una volta connesso tramite un'app mobile o un computer, il sistema genera automaticamente una tabella dei parametri e la distribuisce con un clic, aggiornando rapidamente le impostazioni chiave come protocolli e velocità di trasmissione.

Associazione e messa in servizio intelligenti:Il sistema può inviare automaticamente comandi per regolare gli angoli del tracker. Confrontando l'angolo comandato con l'angolo di rotazione effettivo, mappa accuratamente la NCU, ciascuna TCU e l'array fotovoltaico, migliorando notevolmente l'efficienza della messa in servizio in loco.

Manutenzione predittiva e risposta alle emergenze

Condivisione dei dati e protezione ridondante:Negli impianti solari su larga scala, più scatole di comunicazione fotovoltaiche possono condividere i dati meteorologici attraverso la rete di comunicazione. Se un dispositivo di raccolta dati meteorologici locali si guasta, la NCU può ottenere dati da altri nodi, riducendo i punti ciechi del sistema e garantendo che i localizzatori entrino in modalità di protezione, come la protezione dal vento forte, in tempo.

Risposta di emergenza standardizzata:Il sistema segue un processo di risposta alle emergenze a più livelli per proteggere i localizzatori quando si perde la comunicazione. Se la comunicazione NCU viene completamente interrotta in condizioni di sole, il sistema passa alla modalità automatica locale per mantenere la produzione di energia. In condizioni meteorologiche estreme, il piano di emergenza inizia immediatamente. I tracker vengono spostati in una posizione sicura tramite il funzionamento manuale in loco o un collegamento di comunicazione di backup per evitare danni alle apparecchiature.

Cosa comprende il processo O&M standardizzato della Comunicazione PV?

Ispezione e manutenzione ordinaria

Fissaggio strutturale:Utilizzare regolarmente una chiave dinamometrica per controllare a campione i bulloni portanti su travi principali, controventi diagonali e altri componenti chiave, assicurandosi che i valori di coppia soddisfino lo standard richiesto.

Manutenzione della trasmissione:Aggiungere grasso resistente alle alte temperature alla scatola degli ingranaggi e al cuscinetto di rotazione ogni sei mesi. Controllare il gioco di usura degli ingranaggi e mantenerlo entro ≤ 0,15 mm.

Protezione e pulizia dalla corrosione:Misurare regolarmente lo spessore del rivestimento zincato. Se appare ruggine locale, applicare tempestivamente un primer ricco di zinco. Rimuovere polvere ed erbacce dalla superficie del localizzatore.

Calibrazione del sistema di controllo

Calibrazione dell'angolo:Utilizzare i sensori di inclinazione insieme al programma PLC per calibrare regolarmente gli angoli limite est-ovest e mantenere l'errore entro ±0,5°.

Comunicazione e ispezione elettrica:Controllare regolarmente la potenza del segnale wireless e il tasso di perdita dei pacchetti. Pulire la polvere all'interno della scatola di controllo e verificare la stabilità della tensione di alimentazione.

Operazioni e manutenzione in caso di maltempo

Prevenzione pre-disastro:Connettiti agli avvisi meteo e regola in anticipo i supporti in una posizione resistente al vento o per lo sgombero della neve.

Revisione post-disastro:Dopo i temporali, gli specialisti ispezionano visivamente i vetri rotti, i telai caduti e i cavi allentati e, solo dopo aver confermato la sicurezza, emettono un comando di "guasto risolto" per riavviare il sistema.

Ottimizzazione dei parametri dinamici:Per zone ventose speciali, come aree ad alta quota e regioni soggette a tifoni, il personale O&M può regolare le soglie di protezione e i tempi di ritardo nel sistema per adattarli alle condizioni micrometeorologiche locali.

Tabella delle specifiche complete

▷ Parametri caratteristici

▷ Parametri funzionali

▷ Parametri generali

Strategie multidimensionali di risposta alle condizioni atmosferiche estreme

Protezione a più livelli dal vento forte:Il PV Communication Box riceve i dati in tempo reale dalla microstazione meteorologica. Quando la velocità del vento raggiunge la soglia di attivazione, si attiva automaticamente la strategia di protezione a più livelli.

Il sistema regola la staffa su un angolo di protezione specifico, ad esempio parallelo al vento, in base al livello del vento, riducendo notevolmente l'impatto della pressione del vento.

Una volta che la velocità del vento scende a un livello sicuro, ad esempio ≤8 m/s, e rimane lì per 300 secondi, il sistema conferma automaticamente che è sicuro e torna alla modalità di inseguimento solare.

Posizione di protezione dalla grandine:Utilizzando la previsione della grandine a breve termine dalla piattaforma cloud intelligente, la NCU comanda automaticamente alle staffe di assumere una posizione di protezione ad ampio angolo.

Con una protezione contro l'inclinazione di 60°, può resistere efficacemente alla grandine fino a 75 mm di diametro, riducendo le perdite medie annuali degli asset fotovoltaici del 94%.

Rimozione della neve con un clic durante forti nevicate:Il sistema controlla la profondità della neve e da quanto tempo si è accumulata. Può anche identificare la neve asciutta e la neve bagnata.

Quando l'accumulo di neve può compromettere la sicurezza del sistema, il personale O&M può fare clic su "rimozione neve con un clic" dal back-end. Il localizzatore si inclina quindi ad un ampio angolo, consentendo alla neve di scivolare via in modo naturale e riducendo la necessità di costose operazioni di rimozione manuale della neve.

Coordinamento perfetto tra sicurezza e produzione di energia

La NCU coordina la protezione dal vento e la rimozione della neve attraverso una programmazione unificata, consentendo al sistema di passare agevolmente dalla modalità di protezione a quella di funzionamento. Una volta completate le azioni di rimozione della neve o di prevenzione del rischio, il sistema valuta le condizioni ambientali attuali e decide se mantenere l'inseguitore in una posizione protettiva o riportarlo all'angolo ottimale per la cattura dell'irradianza. Ciò aiuta a proteggere le risorse solari riducendo al tempo stesso le perdite di produzione di energia causate dall’ombreggiamento.
