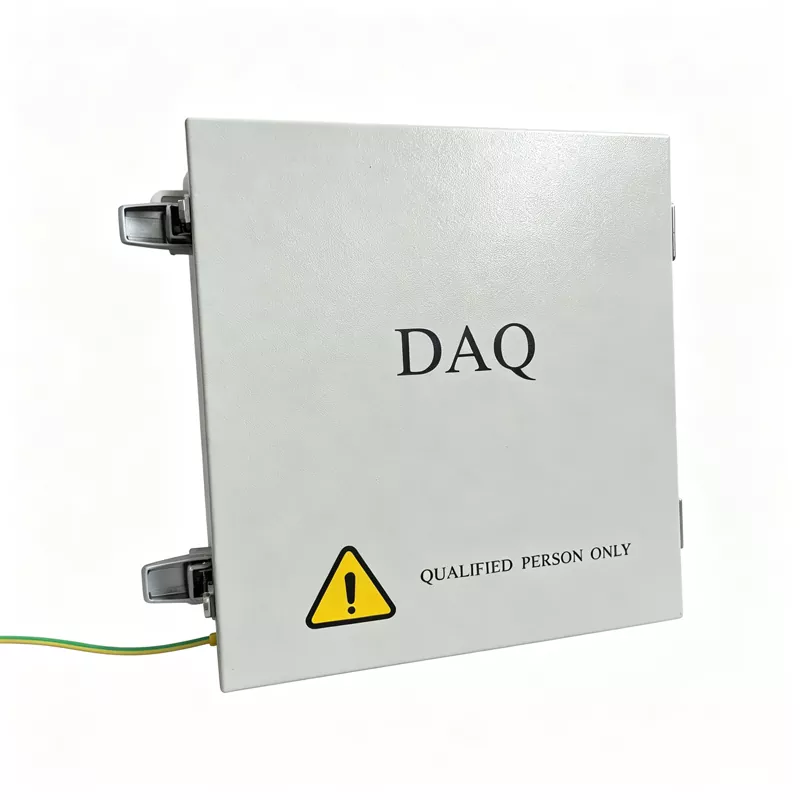

Unità di comunicazione FV

L'unità di comunicazione fotovoltaica di Suzhou Ruitai è il nodo centrale dell'edge computing e l'hub di controllo regionale nell'architettura cloud-edge dei dispositivi degli impianti di energia solare su larga scala. Per garantire un funzionamento stabile negli ambienti impegnativi delle centrali solari, la NCU utilizza un design hardware di livello industriale.

È costruito per resistere a forti interferenze elettromagnetiche, sbalzi di temperatura estremi e terreni complessi, con un ampio intervallo di temperature operative da -40°C a 70°C, protezione IP65 e prestazioni anti-interferenza EMC livello 4.

Tabella delle specifiche complete

▷ Parametri caratteristici

▷ Parametri funzionali

▷ Parametri generali

Come mantenere l'unità di comunicazione PV?

In quanto “cervello” del sistema di inseguimento solare, la PV Communication Unit (NCU) svolge un ruolo chiave nella sicurezza e nell’efficienza della produzione di energia dell’intero impianto solare. Sulla base degli standard di settore e dell'esperienza pratica, le attività di routine di O&M dell'NCU si concentrano principalmente sulle seguenti quattro aree principali:

1. Stato dell'hardware e ispezione dell'ambiente di raffreddamento

● Controllo dell'aspetto e della connessione

Ispezionare regolarmente le condizioni di tenuta della scatola di controllo della NCU per garantire che non vi siano infiltrazioni di acqua o accumuli di polvere.

Prestare particolare attenzione ai terminali interni, ai cavi di comunicazione e ai cavi dati per assicurarsi che siano collegati saldamente e verificare la presenza di allentamenti o danni causati da vibrazioni o invecchiamento.

● Manutenzione del raffreddamento e del controllo della temperatura

La NCU genera calore durante il funzionamento, pertanto la polvere sulla ventola di raffreddamento e sul filtro antipolvere deve essere pulita regolarmente per mantenere pulito il percorso del flusso d'aria.

Durante le stagioni ad alta temperatura o il funzionamento con carico elevato, è possibile utilizzare una termocamera a infrarossi per scansionare la distribuzione della temperatura superficiale dell'apparecchiatura, identificare un riscaldamento locale anomalo e impedire che una scarsa dissipazione del calore attivi la protezione termica dell'hardware o acceleri l'invecchiamento dei componenti.

2. Monitoraggio del funzionamento del software e del collegamento di comunicazione

● Stato operativo e analisi dei registri

Monitora lo stato online della NCU, l'utilizzo della CPU e l'utilizzo della memoria in tempo reale tramite il computer host o la piattaforma cloud.

Esportare e analizzare regolarmente i registri delle operazioni di sistema, con particolare attenzione ai registri degli errori e degli avvisi, per identificare in anticipo potenziali timeout della comunicazione o anomalie dell'interfaccia.

● Protezione della rete di comunicazione

La NCU comunica verso il basso con la TCU (Tracker Control Unit) e verso l'alto con la piattaforma cloud.

Controlla regolarmente la potenza del segnale wireless Zigbee/LoRa e i tassi di perdita di pacchetti, nonché la stabilità della connessione Ethernet, per garantire una risposta di livello millisecondo per la consegna dei comandi di controllo e il caricamento dei dati.

3. Backup dei dati e protezione della sicurezza del sistema

● Backup della configurazione dei parametri

L'unità di comunicazione FV memorizza importanti parametri operativi, soglie di protezione e impostazioni di algoritmi.

Prima di qualsiasi aggiornamento del sistema, aggiornamento del firmware o risoluzione dei problemi, è necessario eseguire un backup completo dei programmi NCU e PLC per evitare perdite di programma o danni ai dati.

● Sicurezza informatica e gestione delle autorizzazioni

Controllare regolarmente la politica firewall della NCU e lo stato del modulo di crittografia per impedire accessi non autorizzati.

Seguire il principio del privilegio minimo, standardizzare le autorizzazioni di accesso del personale O&M e controllare regolarmente i registri delle operazioni per prevenire guasti del sistema causati da attacchi informatici o operazioni errate.

4. Risposta al guasto e ripristino di emergenza

● Risoluzione rapida dei problemi per problemi anomali

Se la NCU si blocca, va offline o mostra spie anomale, il personale O&M deve prima spegnerla e riavviarla per eliminare gli errori logici temporanei.

Se il problema persiste, dovrebbero controllare la tensione di alimentazione, le origini dati del sensore e i collegamenti di comunicazione.

● Test di emergenza e di ridondanza

Effettuare regolarmente esercitazioni in caso di interruzione dell'alimentazione per verificare se la NCU può passare all'alimentazione di backup (come la batteria integrata) e portare la montatura in una posizione di protezione sicura quando viene a mancare l'alimentazione principale.

Allo stesso tempo, il sistema dovrebbe essere testato per verificare se i nodi vicini possono assumere la comunicazione in caso di guasto di una singola NCU, garantendo così che il meccanismo di protezione generale dell'impianto rimanga efficace.

Caso di studio: grande progetto di microrete commerciale a Valencia, Spagna

Questo progetto si trova a Valencia, in Spagna, in una zona dal clima mediterraneo. Il sito è esposto a estati molto calde, forte luce solare e temporali estremi noti come "DANA", che un tempo danneggiavano parte della rete elettrica locale.

In questo progetto, la piattaforma SCADA Suzhou Ruitai ha mostrato forte stabilità e adattabilità. Durante il normale funzionamento, la piattaforma utilizza algoritmi di intelligenza artificiale per prevedere la domanda di elettricità e la produzione di energia solare in tempo reale. Quindi regola automaticamente la strategia di stoccaggio dell’energia e di generazione di energia.

Quando la rete elettrica esterna è stata interrotta da forti temporali, il sistema SCADA ha rapidamente commutato la microrete in modalità isola. Ha utilizzato automaticamente il sistema di accumulo dell'energia per fornire energia e ha coperto oltre il 40% del fabbisogno energetico di emergenza della struttura. Ciò ha aiutato il cliente a mantenere l'alimentazione e la sicurezza energetica in condizioni meteorologiche estreme.
