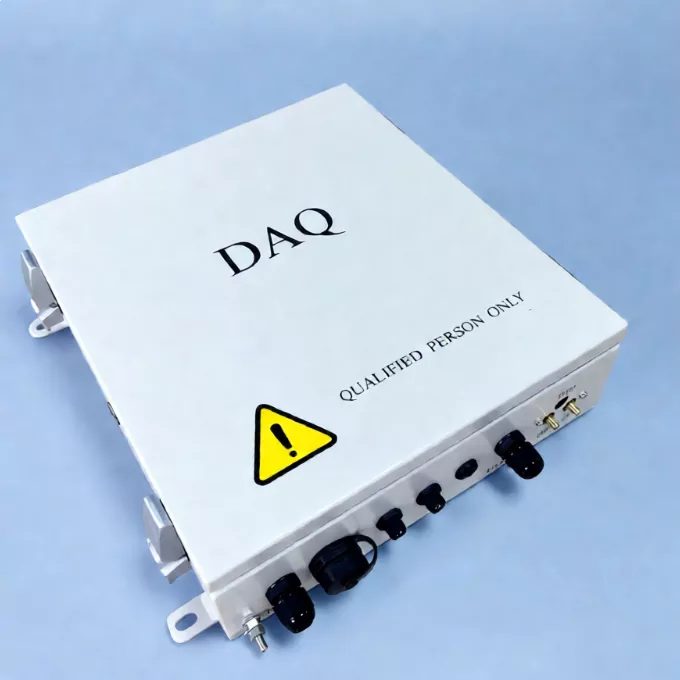

Scatola di comunicazione solare fotovoltaica

In ambienti esterni complessi e mutevoli, la rete di comunicazione è la spina dorsale del funzionamento stabile degli impianti di energia solare e dell’efficiente trasmissione dei dati.

Essendo il fulcro della comunicazione dell'impianto, la scatola di comunicazione solare fotovoltaica offerta dallo stabilimento di Suzhou Ruitai fornisce un potente coordinamento dispositivo-edge-cloud e un'architettura sottostante ottimizzata per fornire un solido supporto di comunicazione per impianti di energia solare su larga scala, contribuendo a trasformare ogni raggio di sole in rendimenti affidabili.

Innovazioni tecnologiche fondamentali

1. Reti affidabili e collegamenti di comunicazione ridondanti

La NCU supporta canali cablati ridondanti, tra cui fibra ottica e RS485, nonché canali wireless come 5G e spettro diffuso con salto di frequenza.

La commutazione dopo un guasto single-point viene completata entro 100 ms. La comunicazione RS485 utilizza cablaggio a margherita e cavi schermati a doppino intrecciato, insieme a resistori di terminazione da 120 Ω e un design di messa a terra di ≤4 Ω per ridurre le riflessioni del segnale e le interferenze elettromagnetiche a livello fisico.

2. Edge computing e aggiornamenti del protocollo

Il filtraggio e l'aggregazione dei dati lato edge caricano solo valori anomali e dati aggregati, riducendo il traffico non necessario. I protocolli di polling tradizionali vengono gradualmente sostituiti da protocolli IoT di pubblicazione-sottoscrizione come MQTT.

In combinazione con l'accelerazione hardware ASIC dedicata, il tempo di risposta del comando di controllo è ridotto da secondi a millisecondi.

3. Algoritmi di protezione dinamica guidati dall'intelligenza artificiale

L'NCU utilizza algoritmi AI, incluso SuperTrack, per analizzare i dati di ombreggiatura e irradianza bifacciale e migliorare continuamente le prestazioni di tracciamento.

Monitorando le condizioni meteorologiche locali ogni 0,5 secondi, calcola l'angolo migliore dell'inseguitore per catturare più energia solare.

4. Protezione dal vento adattiva bidirezionale

L'NCU utilizza tre soglie di velocità del vento, ad esempio 10 m/s, 12 m/s e 15 m/s, per regolare la posizione del tracker in base alla velocità e alla direzione del vento in tempo reale. Può spostare il tracker sottovento o riporlo con un angolo di sicurezza di 5°.

Quando la velocità del vento rimane a un livello sicuro, ad esempio ≤8 m/s, per cinque minuti, il sistema ritorna automaticamente alla modalità di tracciamento.

Perché le centrali solari su larga scala necessitano di una scatola di comunicazione solare fotovoltaica?

1. Riduzione dei costi di gestione e manutenzione

La NCU utilizza hardware di livello industriale con un intervallo di temperatura operativa compreso tra -40°C e 85°C e protezione IP65. È progettato per funzionare in modo affidabile in caso di vento forte, sabbia che soffia ed elevate interferenze elettromagnetiche.

L’edge computing consente decisioni locali più rapide riducendo al contempo le richieste di trasmissione dei dati e i ritardi di rete.

2. Monitoraggio dell'intelligenza artificiale per una maggiore produzione di energia

Come unità di controllo per il tracciamento basato sull'intelligenza artificiale, la NCU utilizza i dati meteorologici e delle stringhe FV in tempo reale per evitare ombre e calcolare il miglior angolo di inseguimento.

Ciò aiuta a migliorare la generazione complessiva di energia su terreni complessi e in condizioni di luce diffusa.

3. Protezione proattiva delle risorse

La NCU funziona anche come microstazione meteorologica e unità di protezione della sicurezza. In caso di forti venti, forti nevicate, grandine e altre condizioni meteorologiche estreme, attiva automaticamente le modalità di protezione a livello di zona, tra cui la protezione dal vento a tre livelli e le posizioni di protezione dalla grandine ad alto angolo, per aiutare a prevenire danni ai moduli fotovoltaici e deformazione dell'inseguitore.

4. Connettività multiprotocollo

La NCU supporta più di 200 protocolli di comunicazione tradizionali, inclusi Modbus e IEC 104.

È compatibile con inverter, stazioni meteorologiche e registratori di dati di diversi marchi, come Smart Logger, consentendo l'integrazione unificata di apparecchiature multimarca.

Tabella delle specifiche complete

▷ Parametri caratteristici

▷ Parametri funzionali

▷ Parametri generali

Supporto post-vendita affidabile

Ispezione intelligente e manutenzione predittiva

Per identificare tempestivamente potenziali problemi, vengono utilizzati la scansione a infrarossi e l’edge computing basati su droni per individuare cavi obsoleti e punti di connessione surriscaldati.

L'intelligenza artificiale monitora la corrente, la tensione e lo stato della comunicazione in tempo reale per rilevare i guasti prima che si intensifichino.

Firmware OTA e manutenzione ordinaria

Gli aggiornamenti del firmware vengono forniti ogni sei mesi per risolvere le vulnerabilità del software e migliorare gli algoritmi.

Le ispezioni di routine includono porte di comunicazione, connettori dei cavi di rete e moduli di protezione contro i fulmini.

Risposta alle emergenze su più livelli

Se la comunicazione NCU viene completamente persa in condizioni di sole normali, il personale O&M può valutare se passare alla modalità automatica locale o ad un angolo di inclinazione ottimale fisso.

In condizioni meteorologiche estreme, le procedure di emergenza vengono attivate immediatamente per spostare i localizzatori in una posizione sicura attraverso il funzionamento manuale in loco o un collegamento di comunicazione di backup.

Domande frequenti

D: Come funziona la Solar PV Communication Box con SCADA per consentire un O&M intelligente?

R: Agendo come un gateway dati in loco, il Solar PV Communication Box carica i dati operativi delle apparecchiature su SCADA.

Il processo prevede: Monitoraggio dello stato delle apparecchiature → Analisi dei dati → Avvisi di anomalie → Gestione O&M.

Ad esempio, quando una TCU rileva un'anomalia di tracciamento, i dati vengono caricati sulla NCU, che poi li trasmette allo SCADA per generare un avviso, consentendo al personale O&M di eseguire la diagnostica remota.

D: Perché i progetti fotovoltaici su larga scala richiedono una NCU invece di collegarsi direttamente alle TCU?

R: Il collegamento diretto a tutte le TCU comporterebbe un cablaggio di comunicazione complesso, un numero eccessivo di nodi di rete e una difficile manutenzione del sistema.

L'utilizzo di una NCU consente la gestione centralizzata di più TCU, con il risultato di una struttura di rete più chiara, una trasmissione dei dati più stabile e una più semplice espansione futura.

D: La NCU richiede una manutenzione regolare?

R: Sì. Le attività di manutenzione consigliate includono:

1. Verifica dello stato della comunicazione

2. Controllo dei registri degli allarmi delle apparecchiature

3. Verifica dell'affidabilità del cablaggio

4. Ispezione dei sigilli protettivi

5. Aggiornamento delle versioni del software

6. Backup dei parametri di configurazione
